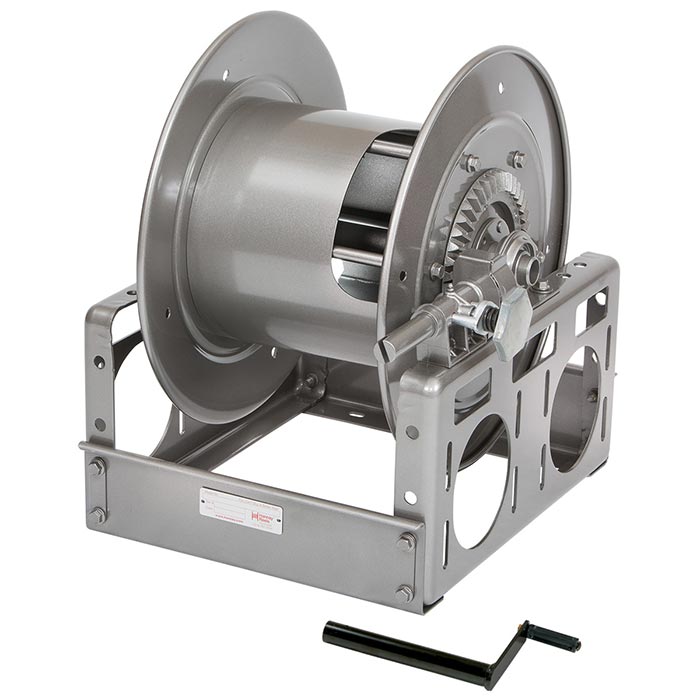

Hannay Carretes para Almacenamiento Serie C

Carretes de Almacenamiento manual y de Rebobinado de Motor Serie C para manejar cables de D.E. 1/2" a 1".

Aplicaciones: Cable, Industrial, Construcción, Utilidades, Minería, Agricultura, Transporte, Marina

• Carretes de alta resistencia.
• 4½" x 9" (114.3 mm x 228.6 mm) abertura en el tambor.
• Rebobinado de manivela o accionamiento de cadena y piñón accionado por el motor eléctrico, aire comprimido o hidráulico.
• Rebobinado auxiliar de manivela disponible en carretes de motor.
• Carretes de rebobinado de manivela suministrados con freno de piñón.
• Rebobinado de motor estándar con freno de cometa.
• Los rodillos y los soportes de montaje de rodillos son accesorios; especificar la posición del rodillo.
• Discos divisores disponibles; especificar el espaciado.
• Pueden proveerse diámetros de tambor diferentes a los estándar.

For storage only. No live connections.

1. Las especificaciones están sujetas a cambios.
2. A petición, los carretes pueden suministrarse con longitudes de tambor diferentes a las mostradas y con tamaños de disco en otros diámetros.
3. Los pesos que se muestran en la tabla son para modelos de rebobinado de manivela. Añadir 40 lbs para rebobinado de energía eléctrica.
4. Al encargar modelos con rebobinado a motor, coloque los siguientes prefijos antes del número de modelo: A = rebobinado neumático; EP = rebobinado eléctrico (1/2 hp); HD = rebobinado hidráulico.
5. Los carretes con rebobinado neumático vienen con válvula de control y manguera neumática de 18", los carretes con rebobinado de 12 y 24 V CC vienen con interruptor y solenoide; los carretes con rebobinado de 115 V no viene con interruptor, pero tal pieza puede encargarse aparte; los carretes con rebobinado hidráulico no vienen con válvula de control.
6. Asegúrese de comprobar las dimensiones y los pesos antes de ordenar.

Manual/Manivela

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño Longitud (pies) Peso (lbs)
C20-19-21 0.75 OD 250 66
C20-19-21 1.00 OD 150 66
C26-19-21 0.75 OD 350 78
C26-19-21 1.00 OD 200 78
C20-23-24 1.00 OD 250 73
C28-23-24 1.00 OD 475 89
C20-25-26 1.00 OD 325 86
C24-25-26 1.00 OD 450 94
C18-30-31 1.00 OD 375 90

Rebobinado de Aire

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Longitud de la manguera (pies) Peso (lbs)
AC20-19-21 0.75 OD 250 86
AC20-19-21 1.00 OD 150 86
AC26-19-21 0.75 OD 350 98
AC26-19-21 1.00 OD 200 98
AC20-23-24 1.00 OD 250 93
AC28-23-24 1.00 OD 475 109
AC20-25-26 1.00 OD 325 106
AC24-25-26 1.00 OD 450 114
AC18-30-31 1.00 OD 375 110

Rebobinado de Motor

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Longitud de la manguera (pies) Peso (lbs)
EPC20-19-21 0.75 OD 250 106
EPC20-19-21 1.00 OD 150 106
EPC26-19-21 0.75 OD 350 118
EPC26-19-21 1.00 OD 200 118
EPC20-23-24 1.00 OD 250 113
EPC28-23-24 1.00 OD 475 129
EPC20-25-26 1.00 OD 325 126
EPC24-25-26 1.00 OD 450 134
EPC18-30-31 1.00 OD 375 130

Rebobinado Hidráulico

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Longitud de la manguera (pies) Peso (lbs)
HDC20-19-21 0.75 OD 250 86
HDC20-19-21 1.00 OD 150 86
HDC26-19-21 0.75 OD 350 98
HDC26-19-21 1.00 OD 200 98
HDC20-23-24 1.00 OD 250 93
HDC28-23-24 1.00 OD 475 109
HDC20-25-26 1.00 OD 325 106
HDC24-25-26 1.00 OD 450 114
HDC18-30-31 1.00 OD 375 110



Dimensions for C Series
DIMENSIONES (pulgadas)
*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo A B C D E F G H X Y
C20-19-21 17 11.5 10.5 20.5 18.75 20 21.5 12.12 9 16.75
C26-19-21 23 17.5 10.5 20.5 18.75 26 21.5 12.12 15 16.75
C20-23-24 17 11.5 10.5 20.5 22.75 20 23.5 12.12 9 16.75
C28-23-24 25.5 20 10.5 20.5 22.75 28.5 23.5 12.12 17.5 16.75
C20-25-26 17 11.5 10.5 25.5 24.75 20 27.88 15.5 9 21.75
C24-25-26 21 15.5 10.5 25.5 24.75 24 27.88 15.5 13 21.75
C18-30-31 15 9.5 10.5 25.5 28.75 18 29.88 15.5 7 21.75
AC20-19-21 17 11.5 10.5 20.5 18.75 24.5 21.5 12.12 9 16.75
AC26-19-21 23 17.5 10.5 20.5 18.75 30.5 21.5 12.12 15 16.75
AC20-23-24 17 11.5 10.5 20.5 22.75 24.5 23.5 12.12 9 16.75
AC28-23-24 25.5 20 10.5 20.5 22.75 33 23.5 12.12 17.5 16.75
AC20-25-26 17 11.5 10.5 25.5 24.75 24.5 27.88 15.5 9 21.75
AC24-25-26 21 15.5 10.5 25.5 24.75 28.5 27.88 15.5 13 21.75
AC18-30-31 15 9.5 10.5 25.5 28.75 22.5 29.88 15.5 7 21.75
EPC20-19-21 17 11.5 10.5 20.5 18.75 24.5 21.5 12.12 9 16.75
EPC26-19-21 23 17.5 10.5 20.5 18.75 30.5 21.5 12.12 15 16.75
EP20-23-24 17 11.5 10.5 20.5 22.75 24.5 23.5 12.12 9 16.75
EPC28-23-24 25.5 20 10.5 20.5 22.75 33 23.5 12.12 17.5 16.75
EPC20-25-26 17 11.5 10.5 25.5 24.75 24.5 27.88 15.5 9 21.75
EPC24-25-26 21 15.5 10.5 25.5 24.75 28.5 27.88 15.5 13 21.75
EPC18-30-31 15 9.5 10.5 25.5 28.75 22.5 29.88 15.5 7 21.75
HDC20-19-21 17 11.5 10.5 20.5 18.75 24.5 21.5 12.12 9 16.75
HDC26-19-21 23 17.5 10.5 20.5 18.75 30.5 21.5 12.12 15 16.75
HDC20-23-24 17 11.5 10.5 20.5 22.75 24.5 23.5 12.12 9 16.75
HDC28-23-24 25.5 20 10.5 20.5 22.75 33 23.5 12.12 17.5 16.75
HDC20-25-26 17 11.5 10.5 25.5 24.75 24.5 27.88 15.5 9 21.75
HDC24-25-26 21 15.5 10.5 25.5 24.75 28.5 27.88 15.5 13 21.75
HDC18-30-31 15 9.5 10.5 25.5 28.75 22.5 29.88 15.5 7 21.75
