Series C1500 Presione aquí para ver una imágen más grande

Llámenos HOY al 727-835-0685 o
Llame Gratis al 800-761-4298

¡Obtenga una Cotización Gratuita!

*El carrete no incluye cable. Por favor llame a mdi para las opciones de cable disponibles.

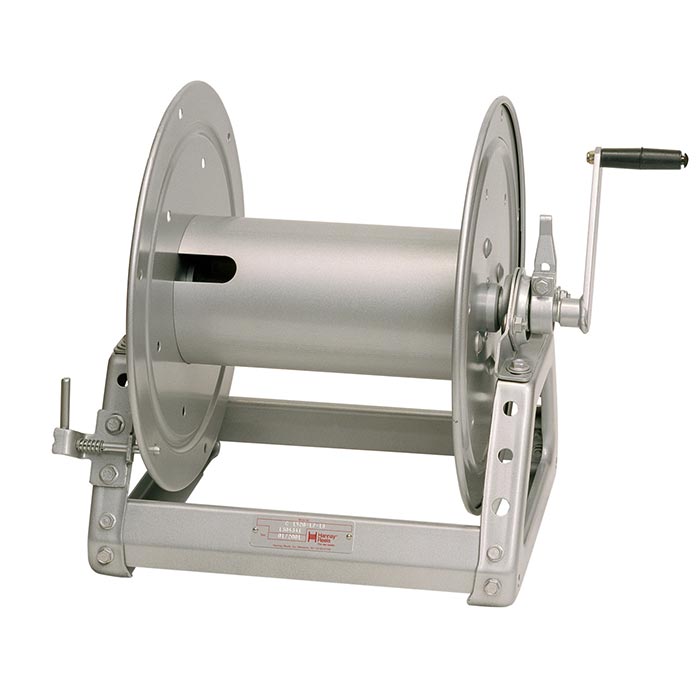

Hannay Carretes de Almacenamiento Manual o Rebobinado Serie C1500

Para manejar solo D.E. 1/4" a 1"
Sólo para almacenamiento. No hay conexiones en vivo.

Aplicaciones: Manguera, Cuerda, Cable, Alambre, Industrial, Mantenimiento de terrenos, Cuidado del césped, Agricultura, Procesamiento, Construcción, Transporte, Cable, Servicios públicos

• Diseñado para el almacenamiento de longitudes largas de manguera, cable, cuerda, alambre u otros materiales
• Apertura de 1-1/8" x 2-3/8" (28 mm x 60 mm) en el tambor para iniciar el devanado.
• Rebobinado directo de la manivela, unido permanentemente; opción de manivela extraíble está disponible.
• También disponible: rebobinado de cadena y rueda dentada accionado por motor eléctrico, aire comprimido o hidráulico.
• Se suministra con freno de bloqueo de leva solo en modelos con rebobinado manual.
• Los discos divisores opcionales se pueden colocar en casi cualquier punto; Especifique el espaciado de los discos en su pedido.
• Los rodillos pueden adquirirse como elementos accesorios.

1. Las especificaciones están sujetas a cambios.
2. Upon request, reels can be supplied with drum lengths other than shown and with disc sizes in other dimensions.
A pedido, pueden suministrarse carretes con longitudes de tambor distintas a las indicadas y con discos de dimensiones distintas. 3. Los pesos que indica la tabla corresponden a los modelos con rebobinado a manivela. Al peso de los modelos con rebobinado a motor debe sumarse 18 libras.
4. Al encargar modelos con rebobinado a motor, coloque los siguientes prefijos antes del número de modelo: A = rebobinado neumático, E = rebobinado eléctrico, HD = rebobinado hidráulico.
5. Los carretes con rebobinado neumático vienen con válvula de control y manguera neumática de 18", los carretes con rebobinado de 12 y 24 V CC vienen con interruptor y solenoide; los carretes con rebobinado de 115 V no viene con interruptor, pero tal pieza puede encargarse aparte; los carretes con rebobinado hidráulico no vienen con válvula de control.
6. Asegúrese de comprobar las dimensiones y los pesos antes de ordenar.

Manual/Manivela

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.E. (pulgadas) Longitud (pies) Peso (lbs)
C1512-17-18 1/4 900 22
C1512-17-18 1/2 200 22
C1514-17-18 1/4 1300 23
C1514-17-18 1/2 300 23
C1514-17-18 3/4 150 23
C1514-17-18 1 75 23
C1516-17-18 1/2 400 24
C1520-17-18 1/2 650 25
C1520-17-18 3/4 300 25
C1520-17-18 1 150 25
C1526-17-18 1/2 900 27
C1526-17-18 3/4 450 27
C1526-17-18 1 225 27
C1530-17-18 1/2 1000 29
C1530-17-18 3/4 550 29
C1530-17-18 1 275 29

Rebobinado Eléctrico

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.E. (pulgadas) Longitud de la manguera (pies) Peso (lbs)
EC1512-17-18 1/4 900 22
EC1512-17-18 1/2 200 22
EC1514-17-18 1/4 1300 23
EC1514-17-18 1/2 300 23
EC1514-17-18 3/4 150 23
EC1514-17-18 1 75 23
EC1516-17-18 1/2 400 24
EC1520-17-18 1/2 650 25
EC1520-17-18 3/4 300 25
EC1520-17-18 1 150 25
EC1526-17-18 1/2 900 27
EC1526-17-18 3/4 450 27
EC1526-17-18 1 225 27
EC1530-17-18 1/2 1000 29
EC1530-17-18 3/4 550 29
EC1530-17-18 1 275 29

Rebobinado de Aire

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.E. (pulgadas) Longitud de la manguera (pies) Peso (lbs)
AC1512-17-18 1/4 900 22
AC1512-17-18 1/2 200 22
AC1514-17-18 1/4 1300 23
AC1514-17-18 1/2 300 23
AC1514-17-18 3/4 150 23
AC1514-17-18 1 75 23
AC1516-17-18 1/2 400 24
AC1520-17-18 1/2 650 25
AC1520-17-18 3/4 300 25
AC1520-17-18 1 150 25
AC1526-17-18 1/2 900 27
AC1526-17-18 3/4 450 27
AC1526-17-18 1 225 27
AC1530-17-18 1/2 1000 29
AC1530-17-18 3/4 550 29
AC1530-17-18 1 275 29

Dimensions for C1500 Series
DIMENSIONES (pulgadas)
*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo A B C D E F G H X Y
C1512-17-18 9 4 6 14.5 16.5 16.25 18.12 9.88 7.5 10
C1514-17-18 11 6 6 14.5 16.5 18.25 18.12 9.88 9.5 10
C1516-17-18 13 8 6 14.5 16.5 20.25 18.12 9.88 11.5 10
C1520-17-18 17 12 6 14.5 16.5 24.25 18.12 9.88 15.5 10
C1526-17-18 23 18 6 14.5 16.5 30.25 18.12 9.88 21.5 10
C1530-17-18 27 22 6 14.5 16.5 34.25 18.12 9.88 25.5 10
EC1512-17-18 9 4 6 14.5 19 14.5 18.12 9.88 7.5 10
EC1514-17-18 11 6 6 14.5 19 16.5 18.12 9.88 9.5 10
EC1516-17-18 13 8 6 14.5 19 18.5 18.12 9.88 11.5 10
EC1520-17-18 17 12 6 14.5 19 22.5 18.12 9.88 15.5 10
EC1526-17-18 23 18 6 14.5 19 28.5 18.12 9.88 21.5 10
EC1530-17-18 27 22 6 14.5 19 32.5 18.12 9.88 25.5 10
AC1512-17-18 9 4 6 14.5 19 14.5 18.12 9.88 7.5 10
AC1514-17-18 11 6 6 14.5 19 16.5 18.12 9.88 9.5 10
AC1516-17-18 13 8 6 14.5 19 18.5 18.12 9.88 11.5 10
AC1520-17-18 17 12 6 14.5 19 22.5 18.12 9.88 15.5 10
AC1526-17-18 23 18 6 14.5 19 28.5 18.12 9.88 21.5 10
AC1530-17-18 27 22 6 14.5 19 32.5 18.12 9.88 25.5 10
