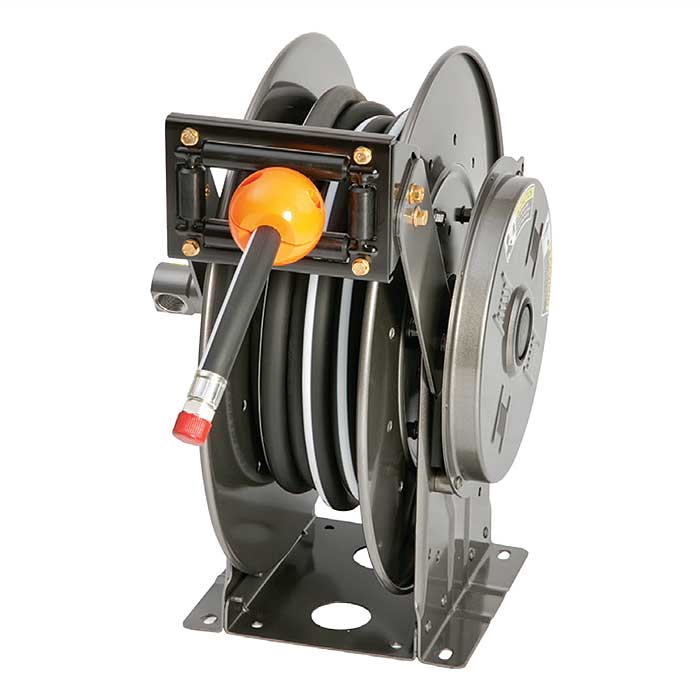

DEF Grease Reel Packages Presione aquí para ver una imágen más grande
La posición "T" mostrada en la imágen es opcional.
La posición "SR" es estándar.

Llámenos HOY al 727-835-0685 o
Llame Gratis al 800-761-4298

¡Obtenga una Cotización Gratuita!

Hannay Paquetes de Carretes de Rebobinado de Resorte Serie DEF

Los paquetes de carrete de fluido de escape diesel incluyen manguera y tope de manguera instalados.

• Marco estrecho y base de montaje compacta.
• Rueda de trinquete prueba a chispas.
• Desmontaje del eje para evitar daños por bobinado inverso.
• Entrada estándar: Unión giratoria de 90° 304 en acero inoxidable de flujo completo con sello EPDM y disponible en 1/2", 3/4" o 1" hilos NPT hembra.
• Ruta de fluido y salida estándar: ruta de fluido en acero inoxidable #304.
• Salidas estándar: roscas NPT hembra de 1/2", 3/4" o 1".
• Presiones de hasta 2000 psi (138 bar).
• Temperaturas de -40° F a +212° F (-40° C a +100° C).
• Conjunto de rodillos de 4 vías.

Nota: *Debe especificar la posición del rodillo SR, VR, TR. Consulte a continuación la información de posición del rodillo.

Presione aquí para ver las especificaciones completas de la Serie DEF

Paquetes de Carretes Serie DEF

*Desplácese a la derecha en el móvil para ver el gráfico completo
Número de Parte Descripción Tamaño D.I. (pulgadas) Longitud de la manguera (pies) Peso (lbs)
47-63 DEF-450H*
• 304 paso de fluido de acero inoxidable, Junta giratoria curada con peróxido SST
Con sellos EPDM seals, 1/2" elevador NPT hembra, manguera DEF “Tru Blue”
Con accesorios NPT macho de 1/2" y tope de manguera HS-35 instalado.		 1/2 50 110
47-53 DEF-650H*
• 304 trayectoria de fluido de acero inoxidable, Junta giratoria curada con peróxido SST
Con sellos EPDM, tubo vertical NPT hembra de 3/4", manguera DEF "Tru Blue" Con accesorios NPT macho de 3/4" y tope de manguera HS-35 instalado.		 3/4 50 127
48-42 DEF-850H*
• 304 trayectoria de fluido de acero inoxidable, Junta giratoria curada con peróxido SST
Con sellos EPDM, tubo vertical NPT hembra de 1", manguera DEF "Tru Blue"
Con accesorios NPT macho de 1" y tope de manguera HS-35 instalado.		 1 50 160

ASEGÚRESE DE ESPECIFICAR LA POSICIÓN DEL RODILLO AL ORDENAR

En los carretes de rebobinado de resorte estándar, la manguera/cable se paga desde la parte inferior del carrete y hacia la izquierda cuando el carrete se ve desde la junta giratoria o lado del anillo del colector. Los rodillos de manguera/cable se suministran con todos los modelos de rebobinado de resorte y debe especificar el rodillo posición cuando usted ordena. (Si no se especifica la posición del rodillo, los carretes se enviarán con rodillos en POSITION SR.)
SR Position
Especifique la posición del rodillo SR cuando el carrete estará:
• Instalado en posición vertical en cualquier punto desde el piso hasta el nivel de los ojos.
• Instalado en una pared con manguera/cable que se retraerá cerca de la pared.
• Instalado en el techo, la manguera/cable pagará en paralelo y cerca del techo.


Position SR (Standard) Shown:
Swivel Joint Right
VR Position
Specify roller position VR when reel will be:
• Installed in the upright position, hose/cable will be pulled upright from the reel.
• Installed on ceiling to lift hose/cable.
• Installed on a wall with hose/cable to be pulled straight out


Position VR Shown:
Swivel Joint Right
TR Position
Specify roller position TR when reel will be:
• Installed on floor.
• Installed on ceiling with hose/cable to pay out parallel to the ceiling.
• Installed on a wall with hose/cable to be pulled straight down.


Posición TR Mostrada:
Junta giratoria izquierda
