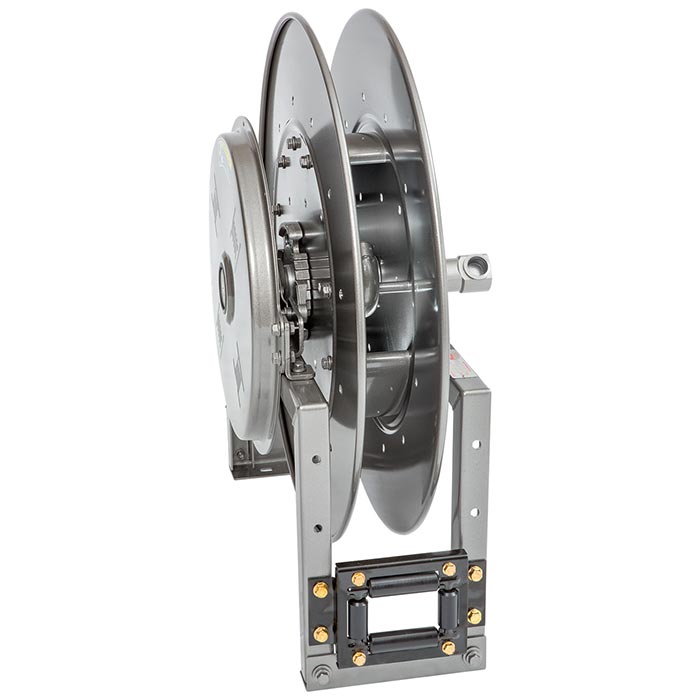

Hannay Carretes de Manguera Serie V-800

Carretes de Rebobinad de Resorte para manejar mangueras de D.I. 1"

Aplicaciones: Entrega de combustible para Jet/AV, Aviación

• Marco de canal formado por rodillos para aplicaciones de servicio pesado.
• Rueda de trinquete prueba a chispas.
• Desmontaje del eje para evitar daños por bobinado inverso.
• Entrada estándar: unión giratoria de 90° #304 con rodamiento de bolas de acero inoxidable, roscas hembra de 1" NPT.
• Salida estándar: roscas hembra de 1" NPT.
• Presiones de hasta 1000 psi (69 bar).
• Temperaturas desde -40° F a +250° F (-40° C a +121° C).
• Consulte a mdi para otras presiones y temperaturas.
• Conjunto de rodillos de 4 vías.

1. Especificaciones sujetas a cambios.
2. Los modelos y capacidades de carretes mostrados son para aplicaciones de arrastre estándar; para aplicaciones de elevación vertical, consulte a mdi.
3. Componentes de otros tamaños disponibles a pedido.
4. Asegúrese de comprobar las dimensiones y los pesos antes de realizar el pedido.

Nota: Se necesita una parada de manguera para evitar que el resorte se desenrolle. Se debe usar un conector flexible entre el tubo de entrada y la junta giratoria de entrada.

Rebobinado de Resorte

*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo Tamaño D.I. (pulgadas) Longitud de la manguera (pies) Peso (lbs)
V-816-25-26-10.5B 1 35 96
V-818-25-26-10.5B 1 50 102
V-820-25-26-10.5A 1 75 131
V-820-30-31-10.5A 1 100 137

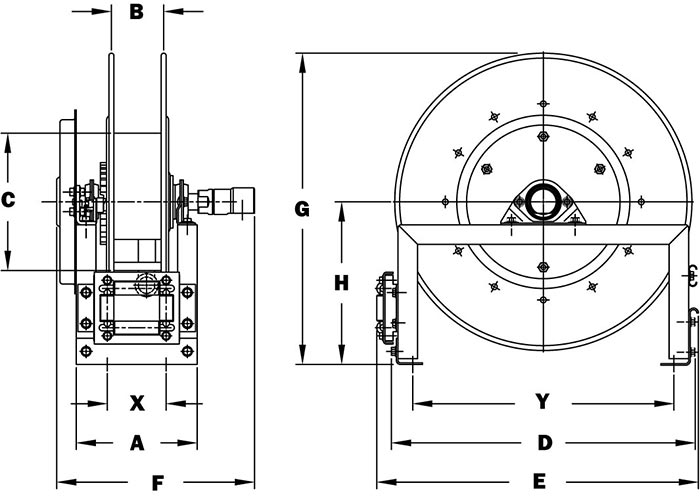

Dimensions for V-800 Series
DIMENSIONES (pulgadas)
*Desplácese a la derecha en el móvil para ver el gráfico completo
Modelo A B C D E F G H X Z
V-816-25-26-10.5B 9.25 4 10.5 25 26.12 13.5 25.88 13.5 4.5 21.75
V-818-25-26-10.5B 11.25 6 10.5 25 26.12 15.5 25.88 13.5 6.5 21.75
V-820-25-26-10.5A 13.25 8 10.5 25 27 18.25 25.88 13.5 8.5 21.75
V-820-30-31-10.5A 13.25 8 10.5 28.5 30.5 18.25 31.38 17 8.5 25.25
